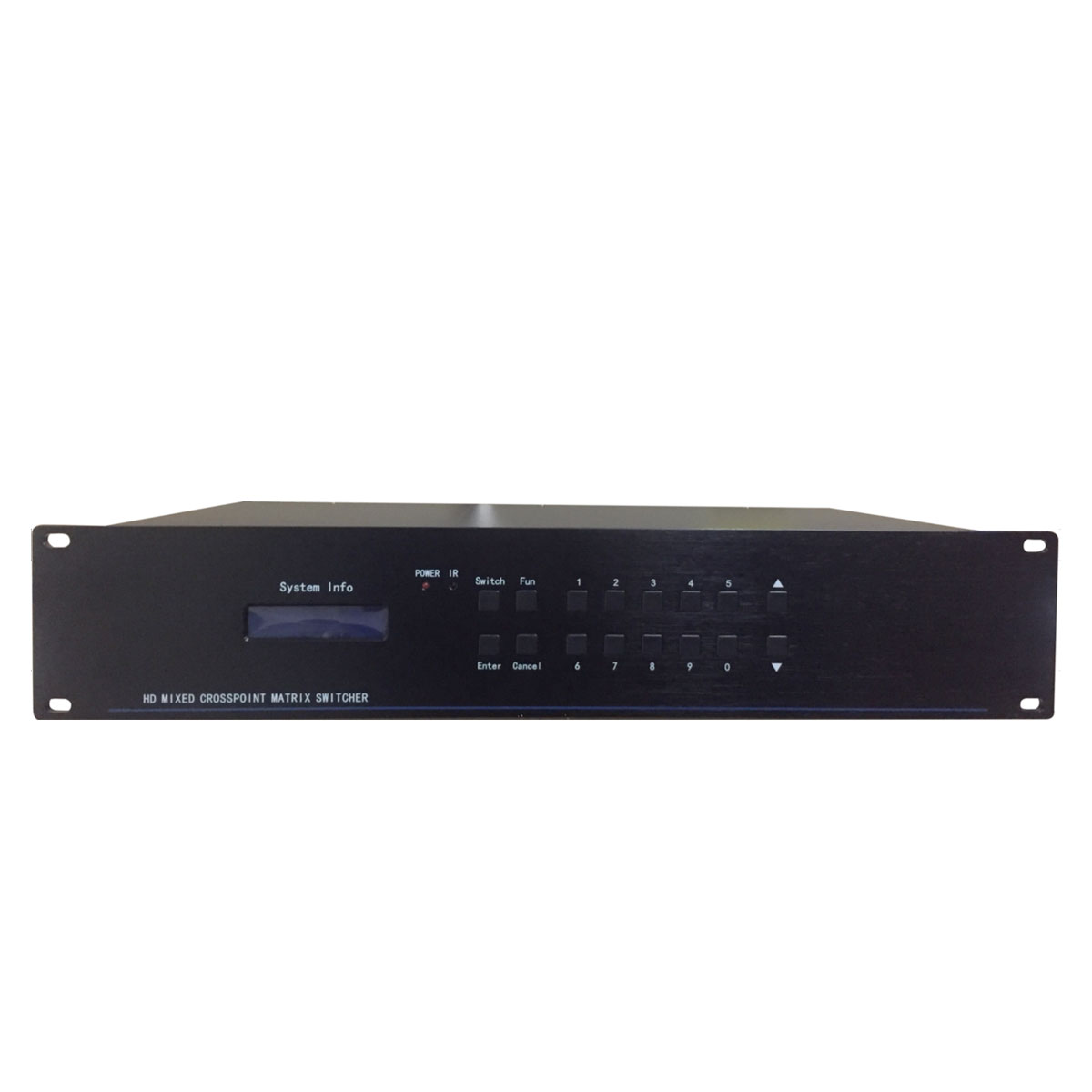

产品描述：

采用最新32位内嵌式处理器。

采用大规模高分辨率芯片，具有长线驱动功能。

独立的切换输出，遥控锁定功能，面板手动一键切换，傻瓜方便。

前面板LCD状态显示，可显示设备各通道的切换状态、输入信号特性等信息，直观方便。

具有断电现场切换记忆保护功能。

支持8路HDMI视频输入，8路HDMI输出与及嵌入式多通道数字音频信号的交叉切换。

与包括1080p/60的所有HDTV分辨率和高达1920*1200的PC的分辨率兼容。

长线输入自动均衡，确保能对每个输入进行独立的自动的补偿由于长距离传输或者使用低质量线村造成的信号损耗。

支持HDMI 1.3a、HDCP 1.3、与及DVI 1.0协议。支持高色深，以及高达2.25Gbps速率。

HDCP兼容，确保有内容保护的媒体能正常显示与其它HDCP兼容设备的协同使用。

具有掉电记忆功能，带有断电现场保护功能。

具有2路RS-232通讯接口。

具有1路网络接口，可通过以太网远程控制， 支持8个用户同时连接。

内置国际通用电源。

技术参数：

视频

协议：HDCP1.3协议，HDMI1.3协议，兼容DVI1.0协议

增益：0 dB

像素带宽：165MHz， 全数字

接口带宽：2.25Gbps( 总共6.75Gbps，各颜色是2.25Gbps）

位时钟抖动(Clock Jitter)：<0.15 Tbit

最大传输延时：5nS(±1nS)

切换速度：200 ns(最长时间)

视频输入

接口：HDMI-A母接口

信号强度：T.M.D.S +/- 0.4Vpp

最小/最大电平：T.M.D.S 2.9V/3.3V

输入EDID：EDID现场可擦写

阻抗：50 Ω

最大直流偏置误差：15mV

建议最大输入距离：小于20米，在1920x1200@60时

视频输出

接口：HDMI-A母接口

最小/最大电平：T.M.D.S. 2.9V/3.3V

阻抗：50 Ω

建议最大输出距离：小于10米，在1920x1200@60时

RS-232控制接口

控制接口：标准232母头

波特率与协议：波特率：9600， 数据位：8位， 停止位：1， 无奇偶校验位

串行控制口结构：2 = TX， 3 = RX， 5 = GND

规格

电源：220V/50Hz

功率：25W

安装：带有标准机柜安装架

温度：储存、使用温度： -20℃ ~ +70°C

产品尺寸(W×H×D)：484×88×236mm

重量：2.8kg
